نمای تهویهدار کامپوزیتی (Ventilated Composite Façade) از فناوریهای نوین در طراحی پوسته ساختمان است که در سالهای اخیر جایگاه ویژهای در معماری مدرن یافته است. در این روش، میان دیوار اصلی و پوستهی بیرونی، فضایی هوایی ایجاد میشود که بهطور طبیعی تهویه میشود؛ جریان هوا، دمای سطح را متعادل کرده و رطوبت اضافی را تخلیه میکند. نتیجه آن کاهش انتقال حرارت، جلوگیری از تجمع بخار و افزایش عمر مصالح و پایداری سازه است.
پوسته بیرونی معمولاً از پانلهای سبک و بادوام ساخته میشود؛ پرکاربردترین گزینه، ورق کامپوزیت آلومینیومی (ACP) است که با اتصالات خشک و دقیق، روی زیرسازی فلزی نصب میشود. این لایه بیرونی همچون «پوست دوم» ساختمان، با تهویه مستمر در فضای میانی، کارایی انرژی در سیستم سرمایش و گرمایش را بهطور قابل توجهی بهبود میبخشد. در بخشهای بعد، ساختار فنی، نحوه کار سیستم تهویه و مزایای کاربردی آن بررسی میشود تا روشن شود چگونه این فناوری، به یکی از انتخابهای محبوب در معماری پایدار و مدرن تبدیل شده است.
تعریف سیستم: نمای تهویهدار و مفهوم پوست اول و دوم
هر ساختمان، پیش از هر چیز، یک پوست اول دارد: همان دیوار اصلی که مانند سپر، فضای داخلی را از شرایط محیط بیرونی جدا میکند. این دیوارها معمولاً به کمک لایههای عایق حرارتی و رطوبتی، ورود سرما، گرما و رطوبت را کنترل میکنند.
در نمای تهویهدار کامپوزیتی، بر روی این دیوار اصلی یک پوست دوم افزوده میشود؛ لایهای سبکتر و زیباتر که بهجای نصب چسبیده، با فاصلهای چند سانتیمتری اجرا میشود. این طراحی باعث ایجاد یک فضای هوایی پیوسته میشود که جریان آزاد هوا در آن برقرار است.
این تهویه طبیعی، گرما و رطوبت اضافی را از پشت نما دور میکند، شرایط عملکردی عایقها را پایدار نگه میدارد و پوسته بیرونی را در دمایی متعادل نگاه میدارد. ترکیب این دو پوسته، نهتنها دوام و زیبایی نما را ارتقا میدهد، بلکه مانع انتقال مستقیم حرارت به لایه سازهای میشود و مصرف انرژی کل ساختمان را کاهش میدهد.

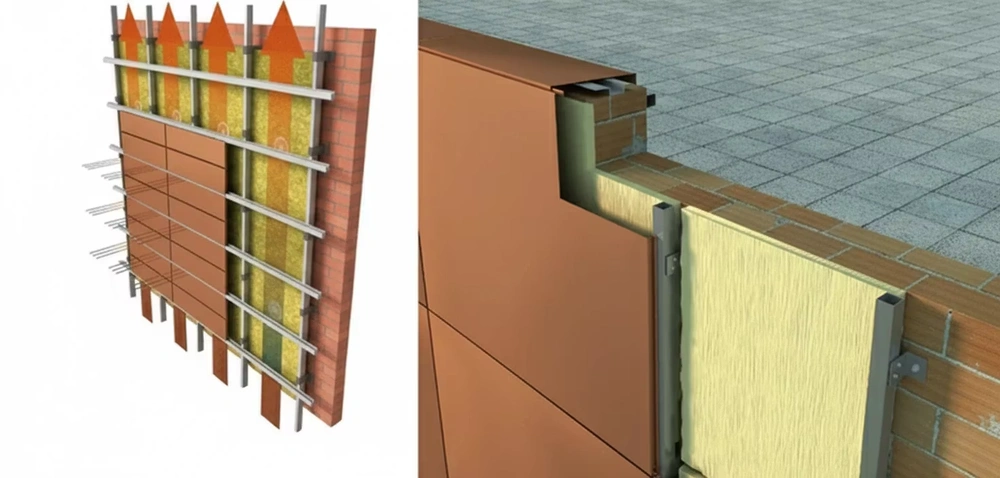

ساختار اجرایی و اجزای سیستم (با جزئیات زیرسازی)
پیچیدگی و کارایی سیستم تهویهدار در لایههای متوالی آن نهفته است که هر یک وظیفهای مشخص را بر عهده دارند. یک نمای تهویهدار کامپوزیتی استاندارد از ۵ لایه اصلی تشکیل شده است:
الف. لایههای اصلی سازه
- دیوار اصلی (Structural Wall): لایه نگهدارنده بار ساختمان است که میتواند از جنس بتن مسلح، بلوکهای سیمانی، یا سازههای فولادی باشد. این لایه شامل اجزای اصلی ساختمان و سیستم انتقال حرارت داخلی است.
- عایق حرارتی (Thermal Insulation): این لایه که مستقیماً روی دیوار اصلی نصب میشود، مسئول اصلی کاهش ضریب انتقال حرارت کلی (U-Value) نما است. متریالهای رایج شامل پشمسنگ (Stone Wool) با چگالی بالا یا فومهای سخت مانند XPS (پلی استایرن اکسترود شده) یا PIR (پلی ایزوسیانورات) هستند. این عایق باید در برابر رطوبت مقاوم باشد یا با لایههای محافظ پوشانده شود.
ب. فضای هوایی و زیرسازی
- فضای هوایی (Air Cavity): این فاصله حیاتی، که عموماً بین ۳ تا ۸ سانتیمتر متغیر است، امکان عبور هوا را فراهم میکند. عمق این فضا نقش مستقیمی در شدت «اثر دودکش» دارد؛ هرچه فضا عمیقتر باشد، پتانسیل تهویه بیشتر است، هرچند هزینه ساخت نیز افزایش مییابد.
- زیرسازی و سازه نگهدارنده: این قسمت قلب سیستم نصب خشک است. شامل اجزای زیر است:
- براکتها (Brackets): قطعات فلزی (معمولاً آلومینیوم یا گالوانیزه) که به دیوار اصلی متصل میشوند و فاصله لازم بین عایق و پانل را ایجاد میکنند. این براکتها اغلب به صورت L یا T شکل هستند و باید قابلیت تنظیم ضخامت (Shim) را برای تراز کردن نهایی نما داشته باشند.
- پروفیلهای اصلی (Sub-Structure Rails): پروفیلهای عمودی (ترنسم) و افقی (لایت) که به براکتها متصل شده و شبکهای برای نصب پانلها ایجاد میکنند. جنس این پروفیلها باید کاملاً با پانلهای نما سازگار بوده و در برابر خوردگی مقاوم باشد.
ج. پوسته بیرونی (Cladding)
- پانل کامپوزیتی (پوسته بیرونی): لایه نهایی که زیبایی بصری، حفاظت اولیه در برابر باران و مقاومت در برابر اشعه ماوراء بنفش (UV) را فراهم میکند. ورق کامپوزیت آلومینیومی (ACP) به دلیل سبکی، استحکام، انعطافپذیری در فرمدهی و تنوع رنگ، متداولترین گزینه است. این پانلها معمولاً به روشهای نصب کلیکی، پرچی یا شیارهای پنهان (Concealed Fasteners) روی زیرسازی متصل میشوند.
جدول اجزای سیستم و مشخصات فنی نمای تهویهدار
| جزء سیستم | توضیح فنی |
|---|---|
| دیوار اصلی | لایهی نگهدارنده بار ساختمان (بتنی یا آجری). |
| عایق حرارتی | معمولاً پشمسنگ یا فومهای XPS و PIR؛ مانع انتقال حرارت. |
| فضای هوایی | فاصلهی ۳ تا ۵ سانتیمتر که تهویه طبیعی در آن رخ میدهد. |
| زیرسازی آلومینیومی یا فلزی | شامل براکتها و پروفیلهای عمودی–افقی (T و L) برای ثابت نگهداشتن پانلهای نما. |
| پانل کامپوزیتی (پوسته بیرونی) | لایهی نهایی سبک، مقاوم در برابر UV و رطوبت، معمولاً از ورق کامپوزیت آلومینیومی (ACP) یا جایگزین مشابه ساخته میشود. |
عملکرد فیزیکی اثر دودکشی در نمای تهویهدار کامپوزیتی
نمای تهویهدار کامپوزیتی با ایجاد یک فضای هوایی میان پوسته بیرونی و دیوار اصلی، امکان گردش مداوم هوا را به شکل طبیعی فراهم میکند. این گردش به کمک پدیدهای فیزیکی به نام اثر دودکشی (Stack Effect) یا تهویه طبیعی انجام میشود؛ فرآیندی هوشمندانه و کاملاً غیرفعال که به تنظیم دما، خشک نگه داشتن نما و کاهش مصرف انرژی کمک میکند.
فرآیند گامبهگام:
- ورود هوای سرد از پایین نما: در بخش پایینی نما (نزدیکی کف طبقات یا فونداسیون)، دریچههایی تعبیه میشود که اجازه ورود هوای خنک بیرون به فضای هوایی پشت پانلها را میدهد.
- گرمایش پوسته و انتقال حرارت: تابش خورشید به پانلهای کامپوزیتی بیرونی باعث گرم شدن سطح آنها میشود. این گرما از طریق رسانش و تشعشع به هوای داخل حفره منتقل میگردد.
- کاهش چگالی و آغاز صعود هوا: هوای گرم سبکتر از هوای اطراف میشود و چگالی آن کاهش مییابد. این اختلاف چگالی نیروی شناوری ایجاد میکند که هوا را به شکل طبیعی به سمت بالا هدایت میکند.
- خروج هوای گرم از دریچههای فوقانی: هوای گرم در مسیر صعود به بالای نما میرسد و از طریق شکافهای خروجی تعبیهشده زیر سقف یا در انتهای پوسته، به فضای بیرون تخلیه میشود.
- ایجاد جریان پیوسته و پایدار: با خروج هوای گرم، مکش طبیعی ایجاد میشود و هوای تازه و خنک بار دیگر از پایین وارد حفره میگردد. این چرخهی همرفتی دائماً تکرار میشود و مانع تجمع رطوبت، آلودگی و گرمای مازاد در پشت پانلها میگردد.
این چرخه دائم، نما را خشک و خنک نگه داشته و مانع تجمع رطوبت یا آلودگی میشود. این عملکرد هوشمندانه تضمین میکند که نمای تهویهدار، یک راهکار منفعل (Passive) و کاملاً مؤثر برای مدیریت انرژی است، زیرا هیچ انرژی مکانیکی برای ایجاد این جریان نیاز نیست.

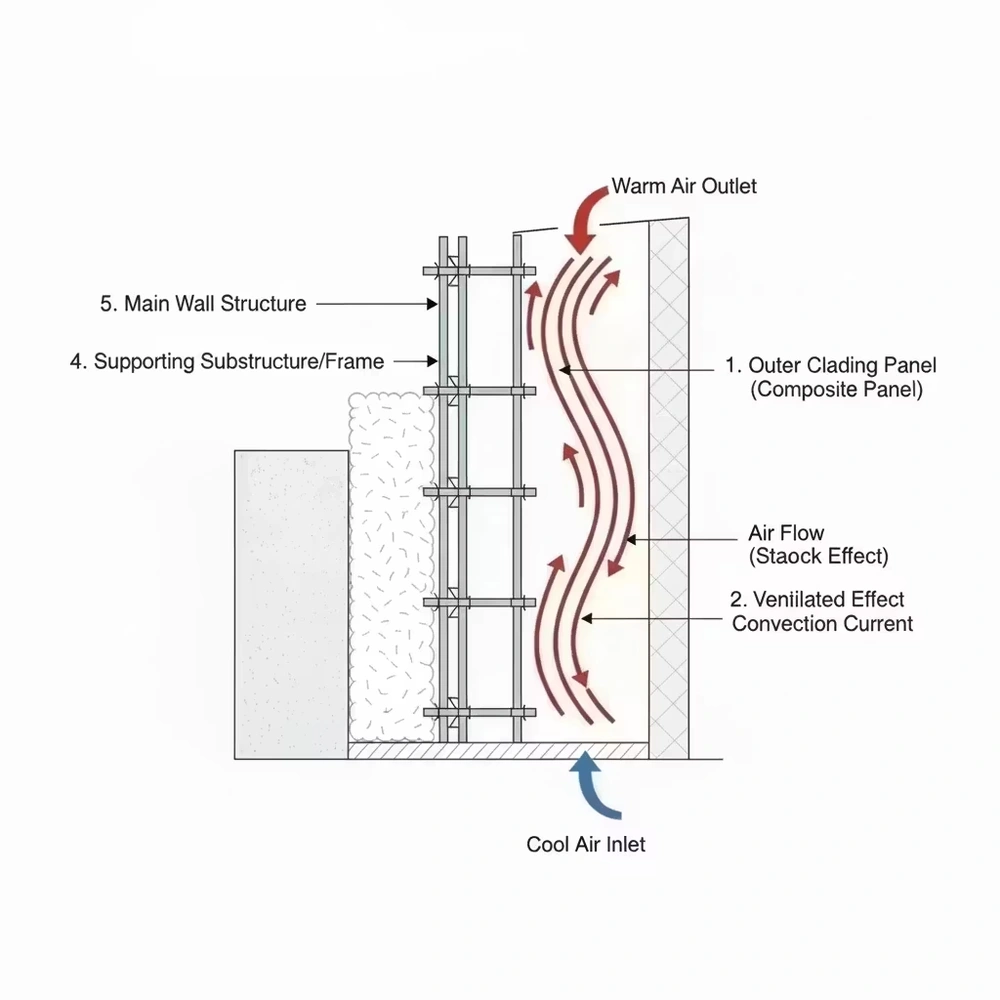

در تصویر شماتیک زیر، نمایی ساده از عملکرد اثر دودکشی در نمای تهویهدار کامپوزیتی نشان داده شده است؛ اجزای شماتیک: ۱٫ صفحه نمای بیرونی (کامپوزیت)، ۲. اثر تهویهای – جریان همرفت، ۳. جریان هوا (اثر دودکشی)، ۴. زیرساخت یا قاب نگهدارنده، ۵. سازه اصلی دیوار.
کاربردها و مزایای عملکردی نمای تهویهدار
نمای تهویهدار بهعنوان یک سیستم چندلایه، با ایجاد گردش طبیعی هوا بین لایهها، علاوه بر افزایش راندمان حرارتی و دوام سازه، امکانات متنوعی برای طراحی معماری و بهرهوری انرژی فراهم میکند.
- بهبود عملکرد حرارتی
- گردش طبیعی هوا میان پوستهها باعث کاهش انتقال حرارت تابشی.
- لایه هوایی در زمستان بهصورت عایق مضاعف عمل میکند.
- کاهش مصرف انرژی سیستمهای سرمایش و تهویه تا ۱۵–۲۵%.
- کنترل رطوبت و تهویه زیرپوسته
- دفع بخار و رطوبت، جلوگیری از تخریب عایق.
- بهبود دوام و جلوگیری از رشد قارچ یا طبلهزدگی مصالح.
- دوام و سهولت نگهداری
- مقاومت پانلهای کامپوزیتی در برابر اشعه UV و باران.
- ساختار نصب خشک، بدون ملات، سرعت بالای اجرا و امکان تعویض آسان قطعات.
- انعطاف معماری و جلوه بصری
- تنوع رنگ و بافت پوسته برای طراحیهای مدرن.
- وزن کم پانلها مناسب برای ساختمانهای بلندمرتبه و کنترل بار مرده.
- حوزههای کاربرد
- ساختمانهای اداری و تجاری با نیاز به راندمان انرژی بالا.
- پروژههای هوشمند (Smart Buildings) با پوسته واکنشپذیر به اقلیم.
- ساختمانهای سبز دارای گواهی LEED یا BREEAM.
نکات طراحی و اجرای فنی نمای تهویهدار
📏 نکات کلیدی طراحی
- ضخامت عایق بر اساس منطقه اقلیمی تعیین شود.
- فاصله فضای هوایی بین ۳ تا ۵ سانتیمتر حفظ گردد.
- در ورودی و خروجی هوا از توری ضدحشره و نوار آببند استفاده شود.
- درزهای انبساطی برای تغییرات حرارتی پانل پیشبینی گردد.
⚙️ جزئیات اجرایی
- زیرسازی ترجیحاً آلومینیومی با پروفیلهای L و T شکل باشد.
- تستهای کنترل کیفیت شامل بررسی نشت هوا، باران و تصویربرداری حرارتی انجام شود.
- جهت بهبود دوام، اتصالات از فولاد ضدزنگ با گشتاور کنترلشده انتخاب شوند.
نتیجهگیری مهندسی و پایداری
نمای تهویهدار کامپوزیتی یک راهحل هوشمند در طراحی پوستههای مدرن است. این سیستم با ترکیب تهویه طبیعی، عایق پیوسته، پوسته سبک و نصب خشک، موجب تعادل حرارتی، کاهش رطوبت و افزایش پایداری ساختمان میشود.
استفاده از پانلهای کامپوزیتی مرغوب (نظیر ورق کامپوزیت آلومینیومی پرمیوم باند) نه تنها عملکرد فنی را ارتقا میدهد بلکه جلوهای مدرن و ماندگار به نمای بنا میبخشد. در مقایسه با نمای خشک و سایر سیستمهای مکانیکی، این روش تلفیقی از زیبایی، دوام و کارایی انرژی است و جایگاه ویژهای در معماری پایدار معاصر دارد.
در پایان: آنچه نمای تهویهدار کامپوزیتی ممکن میسازد
نمای تهویهدار با ایجاد لایهای هوایی میان دیوار و پوستهی بیرونی، تهویهی طبیعی و پایدار ساختمان را ممکن میسازد. جریان هوا در این فضای میاندوپوسته، بر اساس اثر دودکشی، حرارت و رطوبت را متعادل میکند و عملکرد حرارتی بنا را بهبود میدهد. استفاده از زیرسازی آلومینیومی و پانلهای آلومینیوم کامپوزیت، اجرای دقیق و دوام بالا را تضمین میکند. در پروژههایی که از نمای کامپوزیت و سیستمهای مشابه بهره گرفته میشود، این شیوه میتواند ساختاری کارآمد و هماهنگ با نیازهای اقلیمی و طراحی معاصر ارائه دهد. در مجموع، نمای تهویهدار کامپوزیتی رویکردی منطقی و پایدار است که میان سادگی اجرا و کارایی انرژی تعادل ایجاد میکند.
نمای تهویهدار کامپوزیتی چیست؟
نمای تهویهدار کامپوزیتی نوعی سیستم چندلایه در پوسته ساختمان است که بین دیوار اصلی و پوسته بیرونی، فضای هوایی ایجاد میکند تا تهویه طبیعی انجام شود و رطوبت و حرارت کنترل گردد.
کاربرد نمای تهویهدار در ساختمان چیست؟
این نما برای بهبود راندمان انرژی، جلوگیری از تجمع رطوبت، افزایش دوام مصالح و کاهش مصرف انرژی در ساختمانهای مدرن و هوشمند استفاده میشود.
از چه مصالحی در نمای تهویهدار کامپوزیتی استفاده میشود؟
معمولاً از ورق کامپوزیت آلومینیومی (ACP)، زیرسازی آلومینیومی یا گالوانیزه، و عایقهایی مانند پشمسنگ یا فوم XPS/PIR بهره گرفته میشود.
آیا نمای تهویهدار برای مناطق گرم یا مرطوب مناسب است؟
بله، این سیستم بهدلیل گردش دائمی هوا و جلوگیری از تجمع رطوبت، برای اقلیمهای گرم، مرطوب و حتی سرد گزینهای ایدهآل است.
